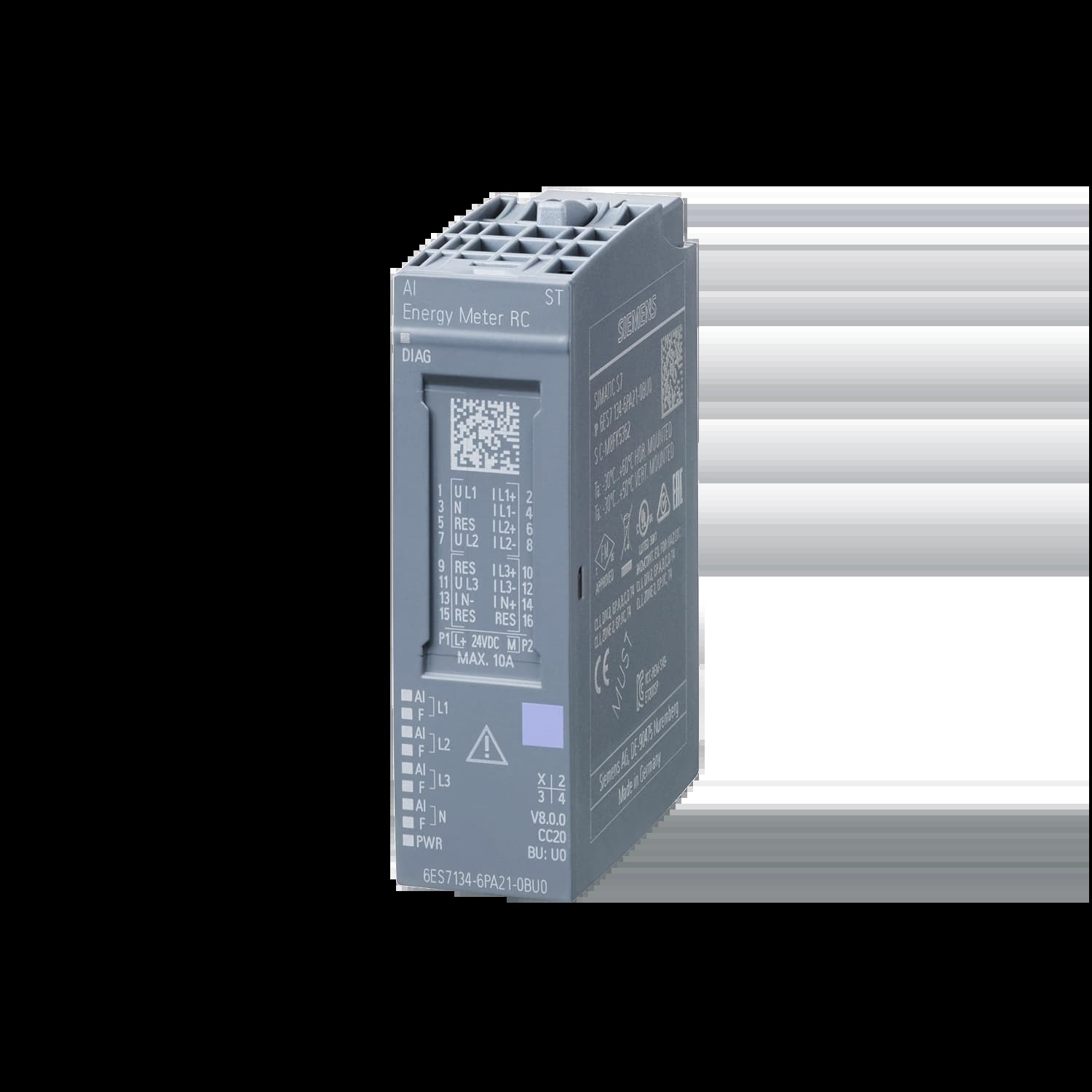

6ES7134-6PA21-0BU0 | Модуль контроля ET 200SP AI Energy Meter 480VAC ST
Поддерживаемые сигналы встроенных входов-выходов
Счётчик энергии
SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик ~480 В, AI Energy Meter 480V RC ST, со стандартными функциями, для катушек Роговского, трансформаторов тока/напряжения 333 мВ, для установки на базовый блок типа U0, диагностика канала
26 737,68 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
AI Energy Meter RC ST
Серия:
Simatic, ET 200SP
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7134-6PA21-0BU0
Модель
AI Energy Meter 480V RC ST
Тип изделия
Модуль аналогового ввода со стандартными функциями учёта для ET 200SP
Версия микропрограммного обеспечения
V8.0 (обновляемое)
Базовый блок
Тип U0, цветовой код CC20
Поддерживаемые сетевые системы
TT, TN, IT
Напряжение питания номинальное (DC)
24 В (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от шины (ном. / макс.)
12,5 мА / 17 мА
Измерение напряжения (фазное / линейное)
до 300 В AC / до 519 В AC (категория перенапряжения CAT II)
Измерение тока
Катушки Роговского или трансформаторы тока/напряжения 333 мВ (макс. 424 мВ AC, до 3 фаз + нейтраль)
Функции учёта
ИСКЗ напряжения и тока, активная/реактивная мощность и энергия, частота, cos φ
Класс точности по IEC 61557-12 (напряжение / ток / активная мощность / энергия)
0,2 / 0,2 / 0,5 / 0,5
Частота дискретизации
до 2048 кГц
Время обновления измерений
50 мс
Диапазон измерения частоты
40 … 70 Гц
Адресное пространство (ввод / вывод)
256 байт / 20 байт
Наборы измеряемых значений
25 вариантов (23 предустановленных + 2 пользовательских)
Максимальная длина кабеля (экран. / неэкран.)
200 м / 200 м
Диагностика
Напряжение питания, перегрузка по току, ошибка параметрирования, до 16 предельных значений
Аварийные сигналы
Диагностический, предельного значения, аппаратный
Гальваническая развязка
Между каналами и шиной / нагрузкой L+ (включая FE)
Испытательное напряжение изоляции
1920 В AC (2 с) между каналами и шиной/питанием
Температура окружающей среды при эксплуатации
-30 … +60 °C (гориз.) / -30 … +50 °C (верт.)
Максимальная высота над уровнем моря
3000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
20 × 73 × 58 мм
Масса
≈ 45 г
