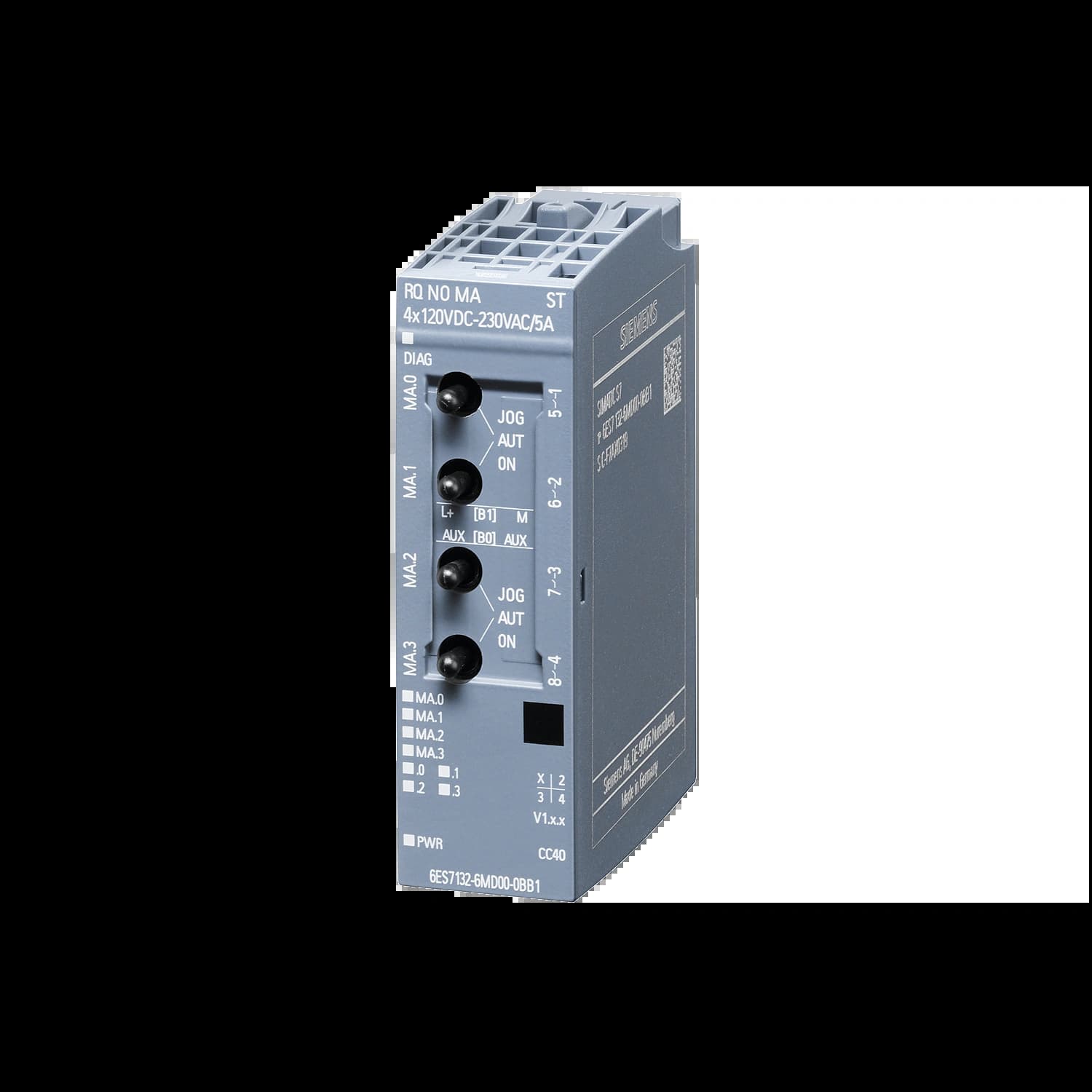

6ES7132-6MD00-0BB1 | Модуль вывода ET 200SP RQ 4x120VDC/230VAC/5A НО MA ST
Встроенные входы-выходы
4 DO
Особенности
Диагностика модуля
Питание
24В DC
Дискретные выходы
4 DO
Тип дискретного выхода
Релейный НО
SIMATIC ET 200SP, модуль выходных реле (НО) с ручным управлением, RQ НО-MA 4x=/~120…230 В/5A ST, упаковка по 1 шт., для установки на базовый блок B0 или B1, цветовой код CC00, диагностика модуля.
18 377,19 руб/шт
Цена с НДС 22%
0
Доступен под заказ
Артикул:
Код товара:
RQ MA 4x 120VDC ... 230VAC/5A no ST
Серия:
Simatic, ET 200SP
Производитель:
Siemens
Характеристики
Характеристика
Значение
Артикул
6ES7132-6MD00-0BB1
Модель
RQ 4x120 В пост. тока ... 230 В перем. тока/5 A NO MA ST
Тип изделия
Модуль релейных выходов с ручным управлением для ET 200SP
Возможность обновления микропрограммного обеспечения
Да
Базовый блок
Тип B0 или B1, цветовой код CC40
Напряжение питания номинальное (DC)
24 В (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от шины (макс.)
100 мА
Количество выходов
4 (нормально открытые контакты, реле, с ручным управлением)
Коммутируемое напряжение
24 … 120 В DC / 24 … 230 В AC
Максимальный коммутируемый ток на канал
5 А
Суммарный ток модуля
до 20 А (при 50°C гориз.), 16 А (при 60°C гориз.), см. кривую снижения
Минимальный коммутируемый ток
100 мА (5 В DC)
Максимальное число коммутационных циклов
7 000 000
Частота коммутации при омической нагрузке
до 2 Гц
Гальваническая развязка
Между каналами, между каналами и шиной, между каналами и питанием
Допустимая разность потенциалов
240 В AC между каналами и шиной/питанием
Диагностика
Да (напряжение питания)
Заменяющие значения
Да
Максимальная длина кабеля (экран. / неэкран.)
1000 м / 200 м
Испытательное напряжение изоляции
2500 В DC (каналы-шина/питание), 707 В DC (шина-питание)
Температура окружающей среды при эксплуатации
-30 … +60 °C (гориз.) / -30 … +50 °C (верт.)
Максимальная высота над уровнем моря
2000 м (выше по запросу)
Габариты (Ш × В × Г)
20 × 73 × 58 мм
Масса
≈ 45 г
